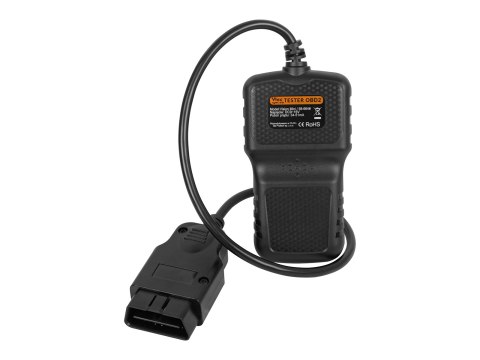

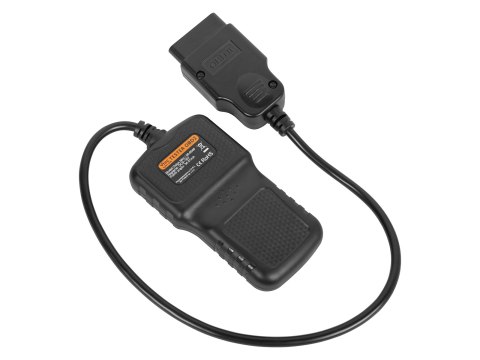

INTERFEJS DIAGNOSTYCZNY OBD2/EOBD V105 DO SAMOCHODÓW BENZYNOWYCH

Interfejs diagnostyczny V105 to praktyczne narzędzie przeznaczone do odczytywania informacji o usterkach silnika oraz kontrolowania podstawowych parametrów samochodu. Urządzenie obsługuje dziewięć standardowych protokołów OBD2/EOBD i działa w systemie Plug & Play - nie wymaga instalowania dodatkowego oprogramowania ani łączenia ze smartfonem.

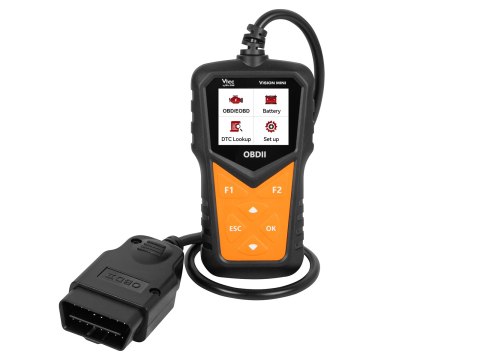

Wystarczy podłączyć tester do gniazda diagnostycznego OBD2 w samochodzie. Urządzenie jest zasilane bezpośrednio z instalacji pojazdu, a wyniki wyświetlane są na czytelnym, kolorowym ekranie o przekątnej 1,8 cala.

DZIEWIĘĆ FUNKCJI DIAGNOSTYCZNYCH OBD2/EOBD

1. Odczytywanie kodów błędów

Urządzenie odczytuje zapisane w sterowniku silnika kody usterek. Pozwala to szybciej ustalić możliwą przyczynę zapalenia się kontrolki silnika.

2. Kasowanie kodów błędów

Po wykonaniu naprawy lub usunięciu przyczyny problemu tester umożliwia skasowanie kodów usterek zapisanych w sterowniku silnika.

Kasowanie błędu nie usuwa fizycznej przyczyny awarii. Przed skasowaniem kodu należy przeprowadzić odpowiednią kontrolę i naprawę pojazdu.

3. Zamrożona ramka - Freeze Frame

Funkcja umożliwia odczyt danych pojazdu zapisanych w momencie wystąpienia usterki związanej z układem emisji spalin. Informacje te mogą pomóc w analizie warunków, w których został zarejestrowany błąd.

4. Gotowość systemów I/M Readiness

Tester sprawdza stan gotowości układów odpowiedzialnych za kontrolę emisji spalin w pojazdach zgodnych ze standardem OBD2.

Funkcja może być przydatna między innymi po skasowaniu błędów, odłączeniu akumulatora lub przed kontrolą stanu układu emisji.

5. Informacje o pojeździe

W zależności od danych udostępnianych przez samochód urządzenie może odczytać:

• numer identyfikacyjny pojazdu VIN,
• identyfikator kalibracji,
• numer weryfikacyjny kalibracji.

6. Strumień danych na żywo

Funkcja umożliwia wyświetlanie bieżących parametrów pracy silnika przekazywanych przez sterownik pojazdu.

Dostępność poszczególnych parametrów zależy od modelu samochodu oraz informacji obsługiwanych przez jego sterownik.

7. Wykres parametrów w czasie rzeczywistym

Wybrane parametry mogą być przedstawione graficznie. Instrukcja urządzenia wskazuje między innymi możliwość prezentowania krzywych prędkości pojazdu oraz wartości obciążenia.

8. Test czujników tlenu O2

Tester może odczytywać dane dotyczące przednich i tylnych czujników tlenu, jeżeli dana funkcja jest obsługiwana przez pojazd.

9. Test układu EVAP

Funkcja umożliwia sprawdzenie danych dotyczących układu kontroli emisji par paliwa EVAP.

Opis dziewięciu funkcji diagnostycznych wynika bezpośrednio z instrukcji modelu V105.

KONTROLA NAPIĘCIA AKUMULATORA

Urządzenie posiada oddzielną funkcję pomiaru napięcia. Po jej uruchomieniu na ekranie wyświetlana jest aktualna wartość napięcia instalacji pojazdu.

Funkcja może pomóc w przeprowadzeniu podstawowej kontroli napięcia akumulatora, jednak nie zastępuje profesjonalnego testu jego pojemności, prądu rozruchowego ani kondycji technicznej.

SPOSÓB PODŁĄCZENIA

• Znajdź gniazdo diagnostyczne OBD2 w samochodzie.
• Podłącz do niego przewód testera.
• Uruchom silnik zgodnie z zaleceniem instrukcji.
• Tester włączy się i rozpocznie wykrywanie pojazdu.
• Wybierz z menu funkcję OBD/EOBD lub inną potrzebną opcję.
• Odczytaj wyniki widoczne na ekranie.

Urządzenie pobiera zasilanie bezpośrednio ze złącza diagnostycznego pojazdu.

WAŻNA INFORMACJA O KOMPATYBILNOŚCI

Model V105 jest przeznaczony do samochodów benzynowych obsługujących standard OBD2/EOBD.

Urządzenie nie jest kompatybilne z:

• samochodami z silnikiem Diesla,
• samochodami hybrydowymi,
• samochodami elektrycznymi i innymi pojazdami typu New Energy Vehicle,
• pojazdami nieobsługującymi protokołu OBD2.

Przed zakupem należy upewnić się, że konkretny samochód benzynowy obsługuje standard OBD2/EOBD. Sama obecność podobnego złącza diagnostycznego nie zawsze oznacza pełną zgodność urządzenia z pojazdem.

OBSŁUGIWANE JĘZYKI

Menu testera jest dostępne w następujących językach:

• polskim,
• angielskim,
• niemieckim,
• hiszpańskim,
• francuskim,
• włoskim,
• rosyjskim,
• chińskim,
• japońskim,
• portugalskim.

SPECYFIKACJA TECHNICZNA

• Przeznaczenie: samochody benzynowe zgodne z OBD2/EOBD
• Obsługiwane standardy: 9 standardowych protokołów OBD2/EOBD
• Wyświetlacz: kolorowy LCD
• Przekątna ekranu: 1,8 cala
• Napięcie zasilania: 9-16 V
• Temperatura pracy: od -20°C do 60°C
• Temperatura przechowywania: od -20°C do 60°C
• Wymiary urządzenia: 122 × 66,5 × 20,5 mm
• Długość przewodu: 50 cm
• Zasilanie: z gniazda diagnostycznego pojazdu
• Polska wersja językowa: tak

Zawartość opakowania:

• Interfejs diagnostyczny
• Instrukcja w języku polskim
